[백호프]주 전원 및 시스템을 투명하게 모니터링하는 EtherCAT 기반 전원 공급 장치

EtherCAT 인터페이스가 탑재된 전원 공급 장치 PS2000 시리즈

주 전원 및 시스템을 투명하게 모니터링하는 EtherCAT 기반 전원 공급 장치

백호프

Beckhoff는 기존 세 가지 PS 전원 공급 장치 포트폴리오에 EtherCAT 인터페이스가 탑재된 새 디바이스, PS2000 시리즈 를 추가하였다. 추가 측정 데이터, 디바이스 데이터 수집, 종합적인 시스템 모니터링 작업을 더욱 쉽게 수행함으로써 가용성 을 높이고 다운타임을 줄일 수 있다. 간소화된 디자인에 우수한 성능이 결합되고, 예측 유지보수 기능까지 갖추고 있다.

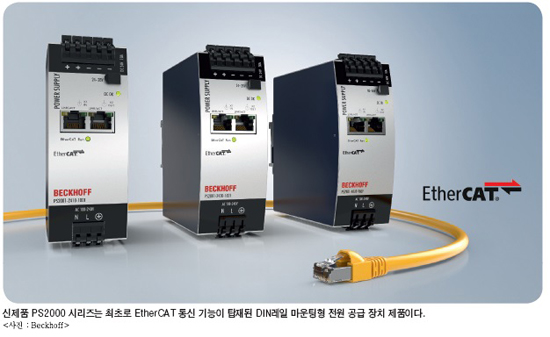

신제품 PS2000 전원 공급 장치는 Beckhoff의 고 성능 전원 공급 장치 기술과 초고속 EtherCAT 통신 표준이 결합된 제품이다. 이 제품은 제어 시스템에 의 한 광범위한 측정 데이터 및 내부 디바이스 데이터의 직접 처리와 전원 공급 장치에 대한 원격 액세스 설정 이 가능하며, DC 출력 범위(시스템 모니터링) 및 AC 입력 범위(주 전원 모니터링)에 대한 고급 모니터링 기능을 제공한다.

플랜트 운영의 투명성 강화

시스템을 모니터링하는 동안 출력 전류 및 전압과 같은 중요한 작동 파라미터가 실시간으로 전송되고, 연속적으로 업데이트된다. 따라서 데이터를 투명하게 파악하고 나중에 시스템에 추가되는 전력 소비 장치 를 자동으로 감지할 수 있다. 또한 전압, 전류, 온도 데이터를 모니터링 범위에 추가하여 다양한 작업(디 바이스에서 발생하는 열을 모니터링하여 작동 횟수또는 작동 시간과 같은 기본적인 플랜트 데이터 수집 하기와 같은)을 수행할 수 있다. 단상 주 전원 모니터 링의 경우, 입력 전압 값을 기준으로 저전압 및 과전 압과 같은 변동이 탐지된다. 주 전원 공급 장치에 나 타나는 고 에너지 전압 피크 현상인 과도 입력을 탐지 하는 특수 기능도 있다. EtherCAT을 통해 상태 정보, 오류 메시지, 경고도 제어 플랫폼에서 바로 확인할 수 있어 플랜트 작동 상 태 분석 및 조기 오류 탐지를 위한 최적의 조건을 제 공한다. 사용자는 어플리케이션별 요건에 맞게 신호 전송 조건 및 전원 공급 장치의 설정을 조정(세부 경 고 임 계 치 를 정 하 여 과 전 류 표 시 ) 할 수 있 다 . EtherCAT을 통한 원격 액세스 기능을 사용하면 기 계 작동 중단 또는 고장이 발생할 경우 플랜트의 특정 구역만 가동을 중지하는 것도 가능하다.

전원 공급 장치의 폭넓은 적용 범위

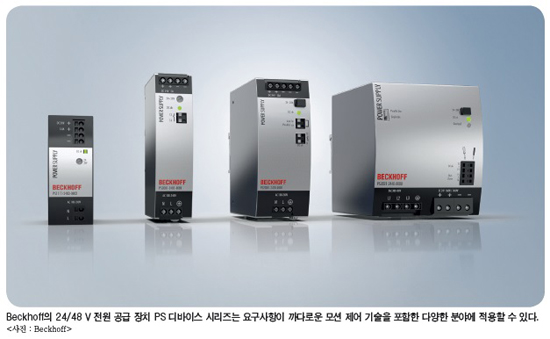

이 단상 전원 공급 장치는 EtherCAT 인터페이스 가 장착되어 있다. 24 V DC 범위에서 10 A 및 20 A 버전(출력은 각각 240 W 및 480 W)으로 제공되 며, 48 V 범위의 경우 480 W 출력의 10 A 버전이 공급된다. 최적화된 전자 부품 배치로 96% 이상의 탁 월한 효율을 자랑한다. 또한, 돌입 전류 제한 및 능동 형 고조파 보정(PFC, 역률 보정) 기능에 더해 전 세 계에 걸쳐 사용할 수 있도록 다양하고 적합한 입력을 제공한다. Beckhoff는 PS1000, PS2000, PS3000 디바이 스 시리즈를 통해 역기전력(back EMF) 처리에 대한 요건이 엄격한 모션 제어 어플리케이션을 포함하여 24 V 및 48 V DC 범위의 거의 모든 어플리케이션에 적합한 고품질 전원 공급 장치를 공급한다. 훌륭한 대 류 성 능 , 전력 손실 최 소 화 , 우수한 효율(최대 96.3%) 덕분에 디바이스의 긴 사용 수명과 탁월한 안정성을 보장한다. 150 %에 이르는 피크 전력 용량 을 통해 단시간 동안 최대 1.44 kW의 출력 전력을 제공할 수 있다. 공간 절약형 디자인과 과도 전류 및과전압에 대한 높은 내성 뿐만 아니라 이러한 특성 덕 분에 혹독한 산업 환경에서도 효과적이고 비용 효율 적인 사용이 가능하다. 게다가, 전원 공급 장치는 정 밀한 트립 기능을 통해 회로 차단기를 신속하고 정확 하게 해제하여 불필요한 기계 가동 중단을 미연에 방 지할 수 있다. UL 승인을 획득한 이 디바이스는 고도 로 특수한 산업(반도체 산업의 경우 SEMI 47, 조선 산업의 경우 DNV GL에 따라 승인 취득)에도 사용할 수 있다. 게다가 방폭 등급(Class I Division 2, IECEx, ATEX)이 요구되는 위험 구역에서도 사용이 가능하다.

작업량 및 비용 최소화를 구현하는 종합 시스템

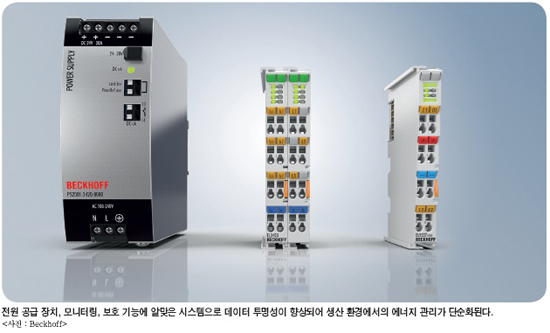

모든 기계 및 플랜트는 적절한 보호 기능 및 우수한 안정성을 갖춘 전원 공급 장치를 필요로 한다. 고성능 에너지 데이터 측정 기능과 결합할 경우, 기계 설계 단계부터 추가적인 이점(전원 공급 장치의 입력부에 전력 측정 기능을 추가하면 총 전력 및 손실에 대한 개요를 파악)을 누릴 수 있을 것이다. PS 시리즈 전원 공급 장치(특히 EtherCAT 기술이 통합된 버전)를 사용하면 PC 기반 제어 원리를 온전히 유지하면서도 완벽하게 조율된 자동화 시스템을 구현할 수 있다. EtherCAT I/O 시스템에 직접 통합된 과전류 보호 터 미널 EL922x를 통해 개별 공급 경로 상의 전력이 연속 적으로 모니터링되어 추가적인 보호 기능이 제공된다. 예를 들어, 머신 빌더가 이러한 종합적인 접근 방식 을 통해 전력 피크를 피할 수 있다면 플랜트의 연결 부하와 상대적으로 작은 공급 케이블 크기로 인해 최 종 고객이 부담하는 설치 비용이 모두 줄어든다. 또한 범용 시스템 통합형 에너지 측정 기술은 플랜트의 목 표 상태와 실제 상태를 기계 제어 시스템 내에서 바로 비교할 수 있어야 한다는 요구사항을 충족한다. 이러 한 방식으로 임박한 손상을 조기에 감지하고 잠재적 인 공정 최적화 부분을 보다 쉽게 식별할 수 있다. 지금까지는 연속 데이터 모니터링에 상당한 투자가 수반되어 왔고, 많은 비용이 소요되는 외부 센서의 통 합 작업이 요구되는 경우가 일반적이었으며, 특수 구성 품이 필요한 경우도 간혹 있었다. 하지만 Beckhoff의 전원 공급 장치, 전력 측정 터미 널, 변류기 및 과전류 보호 터미널을 사용하면 기존 기 계 및 플랜트를 개조하는 경우에도 표준 구성품을 통한 연속적인 모니터링이 가능하며, 그에 따라 비용이 낮아 지고 요구되는 물류 작업(특수 부품 보관과 같은)의 양 도 줄어든다.
