까다로운 산업용 애플리케이션을 위해 특별히 설계된 Multipoint Analog Alarm -MAA는 NET Concentrator System®(NCS)의 실시간 신호 기능을 사용하여 알람 기능을 프로그래밍하고 작동하는 쉬운 방법을 제공한다. 이를 통해 PLC 프로그래머가 아니더라도 간단한 알람을 구현하고 구성할 수 있다.
MAA 옵션이 있는 전체 NCS 스테이션은 최대 60개의 입력, 32개의 경보 및 8개의 물리적 릴레이 출력을 가질 수 있다. 32개의 알람은 각각 단일 입력과 단일 릴레이 출력을 가질 수 있다. 릴레이는 단일 알람, 다중 알람 또는 원하는 경우 32개의 모든 알람에 의해 활성화될 수 있다.
모든 경보 기능은 NCS 스테이션 내에서 구현되며 프로세스에 로컬이다. 그런 다음 모든 데이터를 SCADA, RTU 또는 기타 호스트 시스템과 공유하려는 경우 세 개의 독립적인 통신 포트를 사용하여 공유할 수 있다. 2개의 RS-485 포트는 MODBUS RTU를 지원하고 이더넷 포트는 MODBUS/TCP를 지원한다. MAA 알람 기능은 호스트로의 통신에 의존하지 않으므로 무결성이 높다.
* 주요 특징
- 32개의 개별 구성 가능한 트립 알람을 제공한다. 각 알람은 아날로그 입력 채널(TIM(온도 입력 모듈) 또는 AIM(아날로그 입력 모듈))을 소싱할 수 있으며 높게 또는 낮게 작동하도록 구성할 수 있다.
- 알람은 ROM(릴레이 출력 모듈)의 8개 릴레이 중 하나에 할당할 수 있으며 공통 또는 특정 포인트일 수 있다.

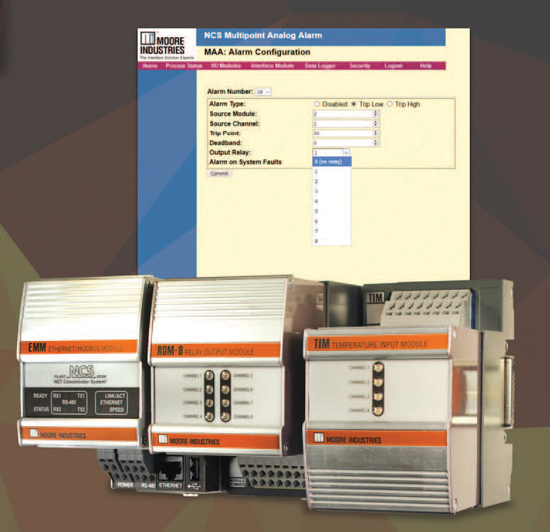

- 간단한 웹 페이지를 사용하여 알람을 구성하고 Windows 기반 유틸리티 프로그램을 사용하여 구성을 전송 및 저장한다.
- NCS는 다지점 경보 애플리케이션을 위한 현장에서 검증된 플랫폼이다. 전 세계에 걸쳐 원격 I/O 설치를 통해 NCS는 가장 열악한 환경에서 가장 중요한 애플리케이션을 처리할 수 있다.
|
