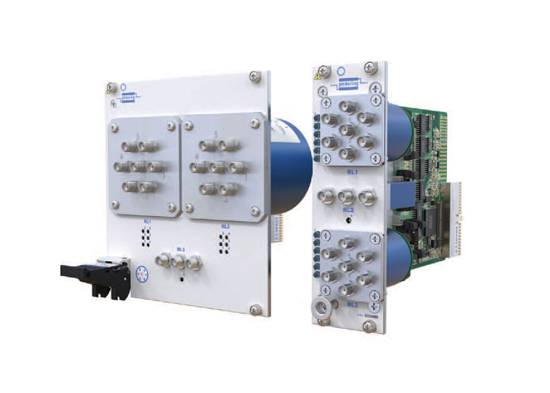

피커링 인터페이스가 110 GHz 신호까지 스위칭할 수 있
는 매우 유연한 구성의 40/42-890 PXI/PXIe RF/마이크
로웨이브 스위칭 솔루션을 발표했다.
레이다, 위성, 근거리 육상 보안 통신뿐만 아니라 상용 전
자 및 5G 통신 분야 테스트에서도 요구되는 고주파 마이크
로웨이브 스위칭에 이상적인 새로운 40/42-890 마이크로
웨이브 스위치 제품군은 PXI/PXIe 플랫폼에서 110 GHz
신호까지 스위칭할 수 있으면서 구성의 유연성, 다양성과 함
께 테스트 시스템의 최적화도 제공한다.
50 Ω 또는 75 Ω 임피던스 선택과 함께 110 GHz 주파
수 신호까지 스위칭할 수 있는 SPDT, SPnT 및 트랜스퍼
스위치가 PXI/PXIe 플랫폼에서 사용되도록 제공되고 또한
임피던스 종단, 미종단도 선택할 수 있도록 다양한 모델이
제공된다. 따라서 RF 테스트 엔지니어는 애플리케이션 조
건에 적합한 맞춤형 솔루션 제품을 구성하기 위하여 필요한
릴레이 타입과 조합을 특정할 수 있다.
여러 릴레이 타입을 조합할 수 있는 이러한 특징으로 이
미 정해져서 제공되는 제품보다 스위칭 용량을 더 늘릴 수
있고 더 높은 주파수 먹스도 구성할 수 있다. 예를 들면,
SP6T 임피던스 종단 릴레이 두 개와 SPDT 릴레이 한 개
를 조합할 경우(케이블을 연결함으로써) 이미 정해져 있는
제품의 18 GHz 대역폭을 초과하는 한 개의 SP12T 임피던
스 종단 먹스를 구성할 수 있다. 여러 가지 가능한 구성 예
를 위하여 4x-890 제품군에 표준 모델 제품들을 제공하고
있다. 제품을 PXI 또는 PXIe형으로 제공함으로써 사용자는
섀시 선택에 유연성을 확
보할 수 있다. 또한, 계열사인 Pickering Connect에서
는 40/42-890을 위한 다양한 종류의 케이블 솔루션도 제
공한다.
4x-890 모듈 전면판에는 모듈에 장착된 각 릴레이 작동
상태를 표시하는 LED가 있다. 이 표시로 시스템 작동을 시
각적으로 확인할 수 있으므로 테스트 어플리케이션 소프트
웨어의 디버깅이 훨씬 쉬워진다. 또한, 모듈 내에 릴레이가
몇 번 작동했는지를 세는 기능이 있어 테스트 시스템의 예방
정비를 계획할 수 있다. 전면판에서 잡아당김으로써 교체를
쉽게 할 수 있는 릴레이 타입이 사용되므로 테스트 시스템이
사용되는 현장에서의 정비가 용이하다.
테스트 엔지니어는 피커링이 무료로 제공하는 웹 기반 마
이크로웨이브 스위치 디자인 툴 (M S D T)을 사용해서
4x-890 제품군 전면판 레이아웃을 구성할 수 있다.
|
